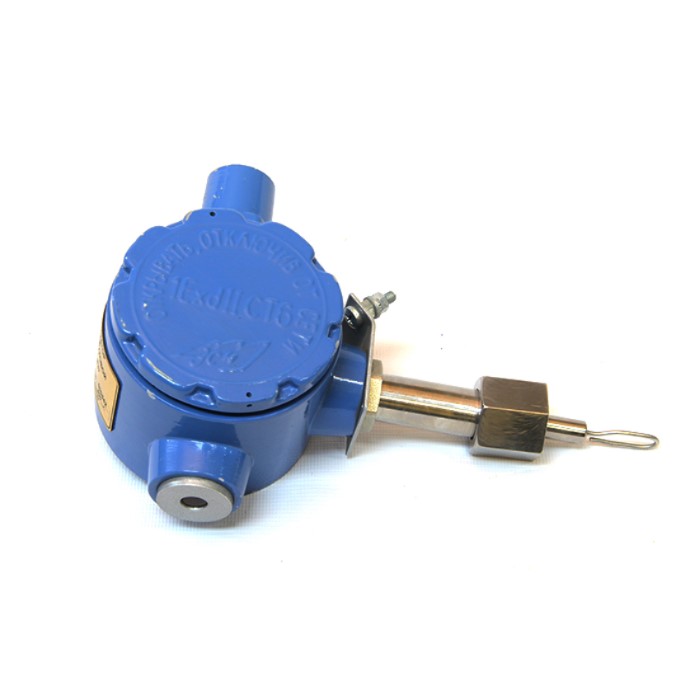

СЖУ-1-Н

Основным отличием от стандартного СЖУ-1 является изогнутый чувствительный элемент. Это позволяет устанавливать его в установки, где погружаемая часть должна быть минимальной (до 60 мм). Основной сферой применения является определение уровня жидкости в бачках торцевых уплотнений.

Заказчик может выбрать один из следующих видов выходных сигналов:

• «Токовая петля»;
• «Сухой контакт» (перекидное реле);
• Токовая петля типа NAMUR.

Также возможна коррекция параметров токовой петли, светодиодной индикации и времени задержки срабатывания благодаря dip- переключателю на плате в корпусе прибора.

Преимущества:

• Широкое использование при защите насоса от сухого хода
• Минимальная рабочая плотность 550 кг/м3
• Минимальная погружная часть 60 мм.
• Температура рабочей среды От -196 до +400 °С
• Давление рабочей среды до 16 МПа
• Погружная часть прибора из нержавеющей стали

Технические характеристики:

Температура рабочей среды - от -196 до +400 °С

Давление рабочей среды - от 0 до 16 МПа

Вязкость рабочей среды - До 10 Пас

Минимальная плотность рабочей среды - 600 кг/м³

Диапазон температур окружающего воздуха - От -55 до +75 °С

Количество точек контроля - 1

Длина погружной части - 60 мм

Высота стойки - 60-600 мм (по заказу возможно иное значение)

Чувствительный элемент - Стержневой- диаметром 2 мм, изогнутый

Расположение прибора на объекте - Произвольное

Напряжение питания - 24 В или по стандарту NAMUR

Потребляемый ток - Не более 20 мА

Время контроля сигнализатора - 0,1 - 10 с

Виды выходных сигналов:

• Сухой контакт (DPDT или SPDT)
• Двухпроводная система (4/20 или 8/16 или 7/14 мА)
• NAMUR
• Специальный сигнал

Напряжение коммутируемое выходным ключём сигнализатора - От 14 до 28 В, при токе не более 100 мА

Взрывозащита:

• Нет взрывозащиты
• 1 Ex d llC T6 Gb X (взрывонепроницаемая оболочка)
• 0 Ex ia llC T6 Ga X (искробезопасная цепь

Материал сигнализатора контактирующий с рабочей средой - Нержавеющая сталь 12Х18Н10Т (или подобная ей)

Материал корпуса:

• Алюминиевый сплав (стандарт)
• Нержавеющая сталь 12Х18Н10Т (или подобная ей)

Степень защиты корпуса - IP67

Устойчивость к вибрации - Сигнализатор устойчив к вибрации с ускорением 2g

Исполнение:

• Стандартное (гарантия 2 года, срок службы 12 лет)
• Усиленное (гарантия 3 года, срок службы 20 лет)

Наличие внешней клеммы заземления - Да
