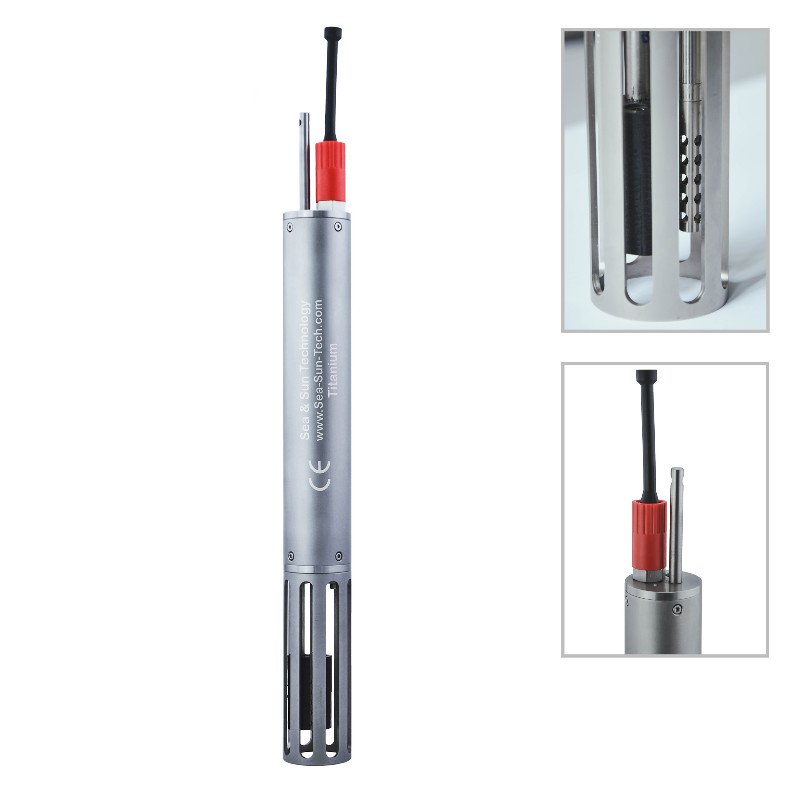

Зонд CTD48Mc

Гидрологический зонд CTD48Mс представляет собой очень маленький и удобный многопараметрический зонд с памятью, управляемый микропроцессором, для точных измерений, а также для автономной работы в глубокой и мелководной воде с использованием до 4 датчиков и максимальной глубиной до 2000 м. Он измеряет проводимость, температуру, давление и один дополнительный параметр, выбираемый при заказе.

Отличия CTD48Mc от предыдущей версии CTD48 Probe:

• малый вес
• мощный микроконтроллер
• калибровочные коэффициенты, хранящиеся внутри зонда
• универсальность сбора и передачи данных
• работа в режиме онлайн или сохранение данных на карту памяти
• вывод расчетных/физических данных мощные интерфейсы
• аккумуляторные батареи (НЕ открывать зонд!)

CTD48Mc может работать в разных режимах. Один режим является стандартным режимом SST, как и все предыдущие датчики SST. В этом режиме данные можно считывать, отображать в виде графиков и сохранять с помощью программы SST. В другом режиме физические и расчетные данные, такие как соленость, плотность или скорость звука, могут считываться непосредственно в виде читаемых символов (ASCII).

Зонд может работать в следующих условиях:

Онлайн-операция.  Во время измерений датчик должен быть подключен кабелем к устройству отображения и регистрации измеренных значений. Устройством для отображения и записи измеренных значений в данном случае является ПК с программным обеспечением «SDA». Зонд передает измеренные значения на этот подключенный блок сбора данных, т. е. зонд не сохраняет никаких данных измерений в своей внутренней памяти данных. Питание осуществляется от внутренней батареи или от внешнего источника.

Онлайн-операция реализуется следующим режимом работы: RS-232 (заводская установка) USB UART (заводская настройка — для настройки и считывания памяти).

Сохранение данных на карту памяти. Зонд может выполнять измерения автоматически и сохранять результаты измерений во внутренней памяти. С помощью конфигурационного кабеля программное приложение передает на датчик с ПК настройки, которые управляют работой датчика в памяти. Во время фактического измерения не требуется никакого соединения между зондом и блоком управления. При работе с памятью электропитание обычно обеспечивается внутренними батареями; в качестве альтернативы возможно питание через соединительный кабель. После измерения измеренные значения, хранящиеся во внутренней памяти, передаются на устройство для хранения и отображения. В этом случае ПК, на котором запущено программное приложение «SDA», является устройством, настраивающим датчик, отображающим и сохраняющим измеренные значения. Датчик также может передавать текущие измеренные значения на устройство для отображения или хранения во время работы с памятью и с помощью соединительного кабеля.

Работа с памятью разделена на следующие режимы работы:

• Непрерывный режим: каждый набор данных сохраняется.
• Временной режим: наборы данных сохраняются только через программируемые интервалы с несколькими выбираемыми схемами.
• Режим приращения: наборы данных сохраняются в программируемых отметках глубины.

CTD48Mc оснащен 8-канальной системой сбора данных с 20-битным разрешением. Высокая долговременная стабильность и автоматическая само-калибровка аналого-цифрового преобразователя гарантируют стабильные и точные измерения CTD в течение многих лет. Питание зонда активируется прикосновением магнитного стержня к геркону. Светодиод отображает состояние питания и оптический контроль доступа к памяти.

Поставляемый стандартный пакет программного обеспечения для сбора данных «SST-SDA» включает в себя обработку процесса регистрации и отображение онлайн или записанных данных с общим графическим пользовательским интерфейсом. Программное обеспечение поставляется на карте памяти (флешке) Standard Data Acquisition “SST-SDA”, обеспечивающей конфигурирование автономных режимов зонда, вывод физических величин в режиме онлайн или в режиме воспроизведения записанных данных с помощью графического пользовательского интерфейса.

Зонд имеет 4 канала для сбора информации и оснащен стандартным набором датчиков:

7 –электродный датчик электропроводимости:

• Диапазон мСм/см 0 ± 70 (до 300 )
• Точность мСм/м 0,002
• Разрешение, мСм/м 0,0005
• Быстродействие 150 мс

Датчик температуры:

• Диапазон С° - 2 до + 36
• Точность С° 0,002
• Разрешение С° 0,0005
• Быстродействие 150 мс

Датчик давления:

• Диапазон 0 ÷ 5; 0 ÷ 10; 0 ÷ 20; 0 ÷ 50; 0 ÷ 100; 0 ÷ 200
• Точность 0,05 % от всего диапазона
• Разрешение 0,002%

Свободный канал возможно до-укомплектовать:

• Оптическим датчиком кислорода
• Флюориметром
• Датчиком мутности
• Датчик ОВП
• рН Датчиком
• ОВП (Redox).

Расчетные параметры (математический расчет по формулам UNESCO):

• соленость;
• скорость звука;
• Каппа 25 мСм/см (проводимость);
• сигма (потенциальная плотность жидкости).

Основные характеристики:

• малый вес
• простота в обращении
• до 4 датчиков на нижней крышке
• корпус из коррозионностойкого титана
• диапазон глубин до 2000 м
