Профилограф AWAC - 1MHz
Nortek > ADCP

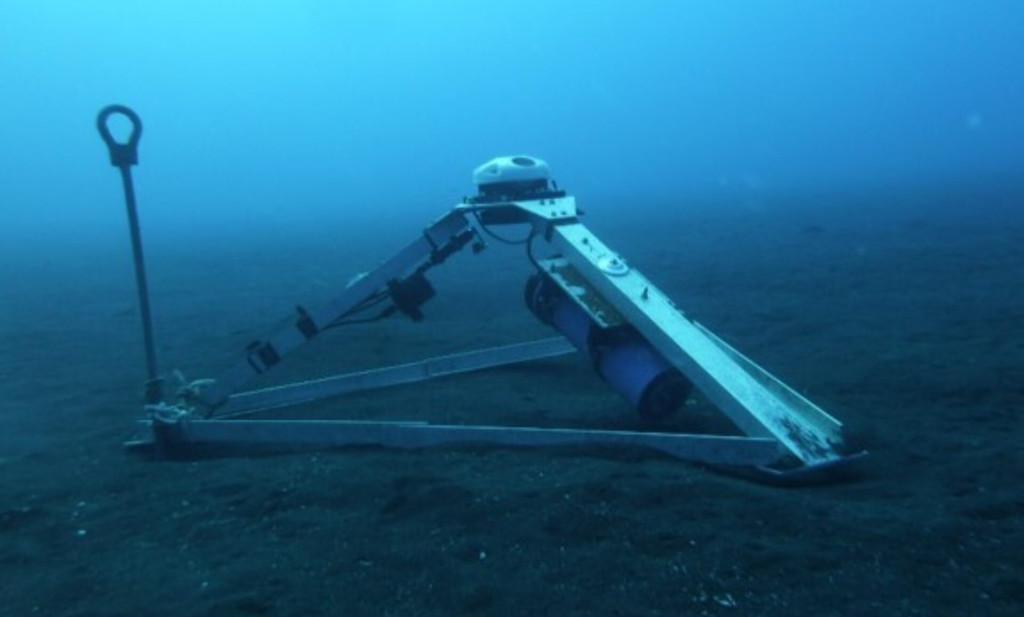

Акустический профилограф AWAC, позволяет получать данные о высоте и направлении поверхностного волнения, профиля течений и глубине нижней кромки дрейфующего льда.
Технические характеристики:
Акустическая частота: 1MHz
Акустические лучи: 4 луча, один вертикально, 3 под углом 25°
Угол раскрыва луча: 1.7°
Диапазоны: 30 м (1MHz)
Профиль течения:
Толщина разрешаемого по глубине слоя:
0.25 – 4.0 м (1MHz)
Количество слоев в профиле: до 128
Максимальная частот зондирования – 1 Hz
Диапазон скоростей: ±10 м/с горизонт., ±5 м/с вдоль луча
Точность: 1% или ±0.5 см/с
Методическая точность: 1 см/с
Волнение:
Максимальная глубина: 35 м (1MHz)
Входные данные: давление, по одной орбит. скорости в каждом луче, AST
Частота отсчетов:
скорости — 2 Hz, AST — 4 Hz (1MHz),
Кол‐во отсчетов в волнограмме: 512.
Диапазон (высота): от -15 до +15 м
Точность/разрешение (высота): <1% /1cm
Точность/разрешение (направл): 20 / 0.10 при наклоне<15°
Диапазон (период): 0.5–100с (1MHz).
Температура воды:
Тип: Термистор в корпусе прибора Диапазон: –4°C — +40°C Точность/Разрешение: 0.1°C/0.01°C Постоянная времени: <5 min
Давление:
Стандартные диапазоны: 0–50 м (1MHz)
Точность: 0.5% FS (опция 0.1% FS).
Разрешение: 0.005% FS
Общие характеристики:
Материал корпуса: Делрин, полиуретан, титан
Рабочая температура: –4°C — +40°C
Температура хранения: –20°C — +60°C
Удары и вибрация: IEC 721–3–2
Максимальная глубина: 300 м
Вес в воздухе: 6.1 кг (1MHz)
Вес в воде: 2.9 кг
ЗУ:
Емкость: от 2 MБ (станд.) до 4 ГБ
Запись профиля течений: N слоев х 9 + 120
Волнограмма: N отсчетов х 24 + 1KB
Параметры связи:
I/O: RS 232 или RS 422
Скорость: 300–115200 бод
Скорость передачи: 600/1200 бод для RS232 и RS422
Управление: ручное через ПО «AWAC» или ПО «SeaState» для систем реального времени.
Питание:
Напряжение: 9–18 В постоянного тока
Режим измерений и передачи: 1–30Вт (3 режима по выбору)
Режим ожидания: 0.3 мВт (RS232), 5 мВт (RS422)
Таймер:
Точность: ± 1 мин/год
Автономность без внешнего питания: 1 год
Морской кабель для передачи сигнала RS 422 и питания
Максимальная глубина: 300 м Макс. длина: 5000 м
