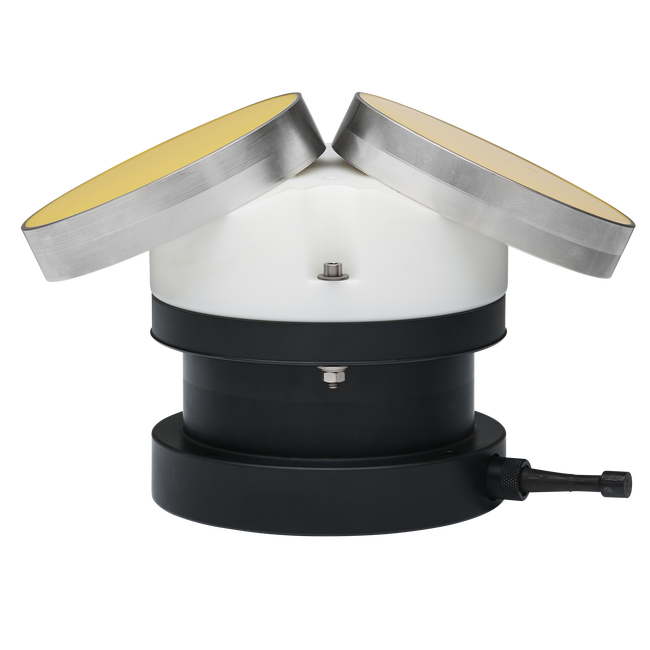

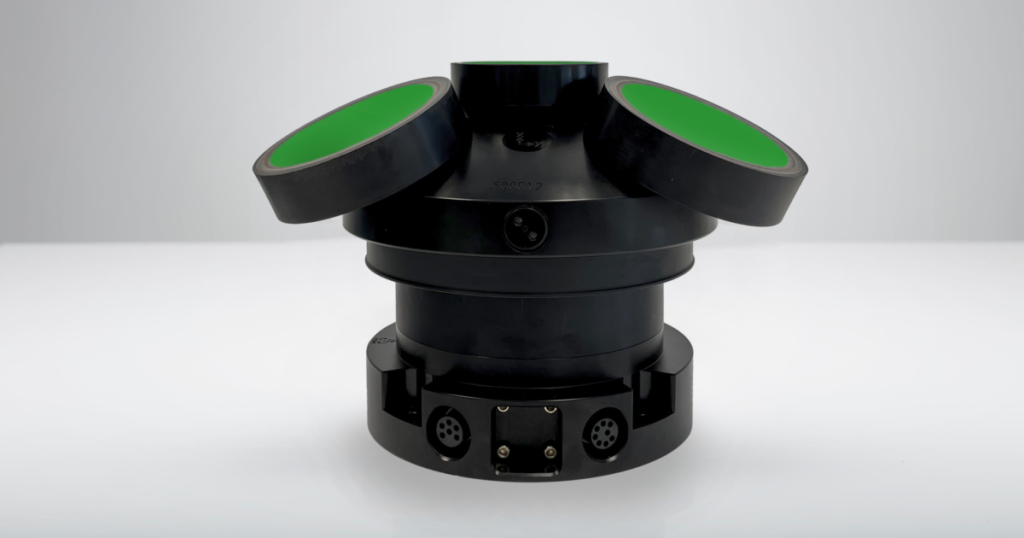

Профилограф 2D Horizontal Profiler - 400 kHz

AWAC 2D Profiler – это инструмент для измерения скорости течения в воде в горизонтальной плоскости в режиме реального времени. Дополнительно измеряемые параметры: температура и давление воды. Мах глубина использования: 100 метров.

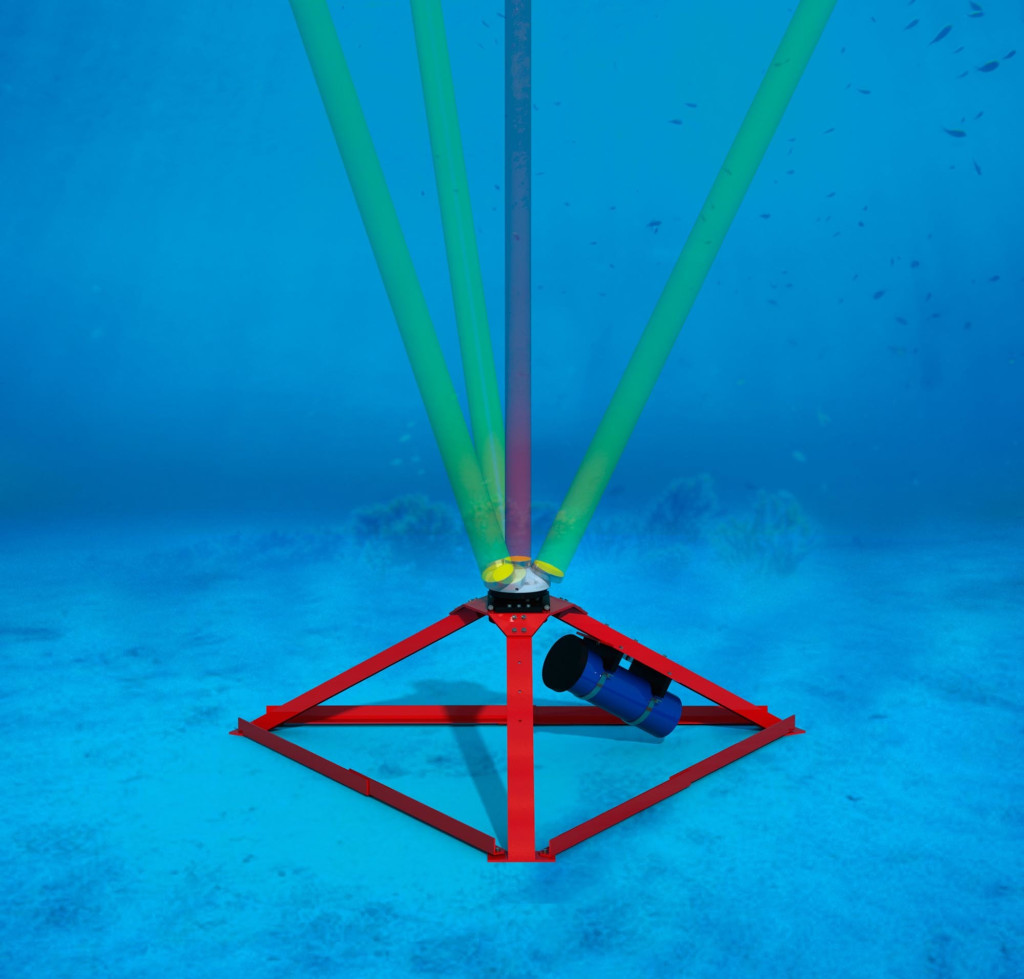

2D Horizontal Profiler — идеальный измеритель скорости течения, устанавливается на конструкциях под водой, и разработан для контроля текущей скорости течения в горизонтальной плоскости на расстоянии до 130 метров от места монтажа.  Данный прибор предназначен для мониторинга скорости течения в режиме реального времени, с передачей информации по кабелю. Благодаря 2-м излучателям («головкам») данный прибор обеспечивает измерения двух компонентов течения на разных расстояниях от места установки и обычно используется в онлайн-приложениях, где критически важен немедленный доступ к текущим данным.

Принцип действия:

Принцип действия прибора основан на доплеровском эффекте.

Прибор периодически излучает звуковой сигнал частотой 400 кГц, который отражается от планктона и мелких пузырьков воздуха.

Смещение частоты и времени прихода отражённого сигнала относительно частоты базового сигнала, позволяет оценить скорость течения. Использование 2-х излучателей увеличивает точность получаемых данных, а их передача осуществляется по кабелю, в режиме он-лайн.

Назначение:

• Для научных исследований в океанологии и гидрологии;
• На линии входа в порт со сложными условиями течения;
• Измерения расхода воды до и после приливных конструкций или дамб;
• Изменение глубины дна у морских сооружений;
• Измерения расхода воды в реках.

Технические параметры:

• Измерение скорости течения.

Максимальный диапазон профилирования: 100-130 м

Размер ячейки профилирования: 1,0-8,0 м

Количество ячеек: Обычно 20-40, макс. 128

Диапазон скоростей: ±10 м/с по горизонтали, ±5 м/с вдоль луча

Точность: ±1% от измеренного значения ±0,5 см/с

• Интенсивность эха.

Выборка:  равна скорости течения

Разрешение: 0,45 дБ

Динамический диапазон:  90 дБ

Акустическая частота преобразователя: 400 кГц

Количество излучателей: 2, наклоненные под углом 25°

Ширина луча: 0,85° (суммарно 1,7°)

• Датчики.

Температура: термистор встроен в корпус

Диапазон: от -4 до +40 °С

Точность/разрешение: 0,1 °С/0,01 °С

Темп. время отклика: < 5 мин.

Компас: магниторезистивный

Точность/разрешение: 2°/0,1° для наклона <15°

Наклон: уровень жидкости

Точность/разрешение:  0,2°/0,1°

Максимальный наклон: 30°

Вверх или низ: автоматическое обнаружение

Давление: пьезорезистивный

Диапазон: 0-100 м

Точность:  0,5 % полной шкалы (дополнительно 0,1 % полной шкалы)

Разрешение: 0,005% от полной шкалы

• Запись и передача данных.

Запись данных: 9 МБ

Ввод/вывод: RS-232

Скорость передачи данных: 300-115200 БдВв

• Питание:

Напряжение: 9-18 В, постоянный ток

Максимальный пиковый ток: 3 А

Среднее энергопотребление: 1 Вт при отборе проб

Ток в спящем режиме: < 100 мкА

Мощность передачи: 1–30 Вт

Физические параметры:

• Материал:

Полиоксиметилен (POM) и полиуретановые пластики с титановыми креплениями

• Размер:

Максимальный диаметр: 306 мм

Максимальная длина: 203 мм

• Масса:

Вес в воздухе: 8,8 кг

Вес в воде: 3,2 кг

• Он-лайн кабель:

Полиуретановая оболочка, твердость по Шору D, диаметр 13 мм

Длина: 90 метров

Вес:       20 кг
